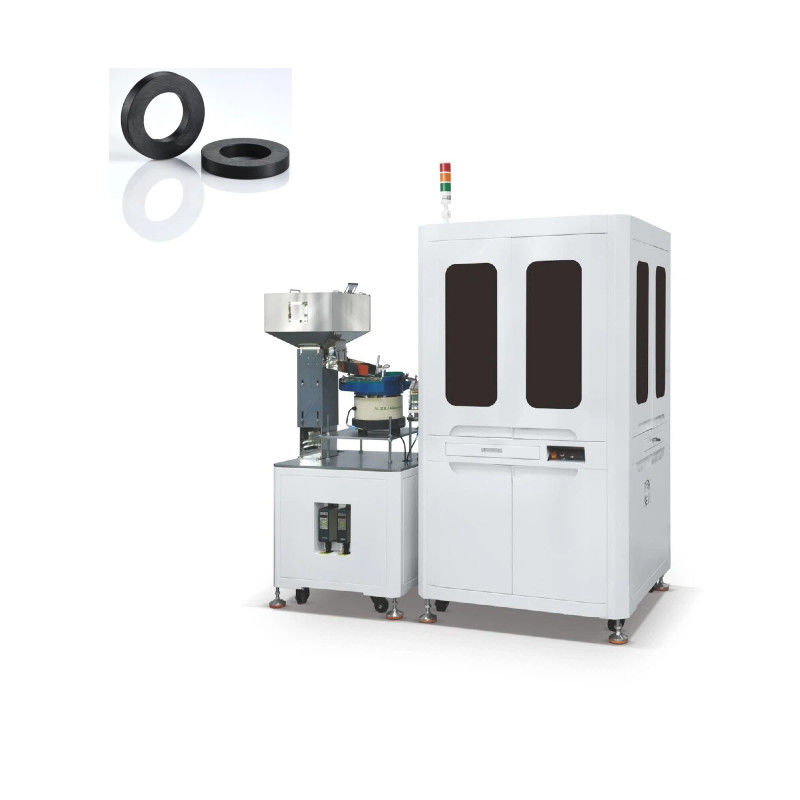

Detecção de medição de imagem Máquina de inspecção visual Precisão de alta velocidade
A diferença entre a inspecção visual por máquina e a inspecção manual
Custo da inspecção
Máquina de inspecção visual
O custo de investimento inicial da máquina de inspecção visual é elevado, incluindo o custo de aquisição do equipamento, os custos de instalação e de comissionamento e os custos de software conexos.a longo prazo, pode reduzir muito os custos de mão-de-obra e, devido às suas capacidades eficientes de detecção, pode reduzir as perdas causadas por problemas de qualidade.
Os custos de exploração da máquina de inspecção visual incluem principalmente o consumo de energia e os custos de manutenção do equipamento.Mas se for mantido adequadamente, o equipamento pode ser utilizado durante muito tempo.
Inspecção manual
O custo inicial da inspecção manual é relativamente baixo, principalmente o custo de recrutamento e formação do pessoal de inspecção.Benefícios, formação e outras despesas.
Além disso, a inspecção manual pode causar mais problemas de qualidade devido à propensão a erros de julgamento e inspecções perdidas, aumentando assim o custo de retrabalho e a perda de produtos.
Princípio de funcionamento da WirT- Máquina de inspecção visual de mesa de vidro única
Sistema de controlo de superfície
É constituído por dois postos de trabalho montados acima e abaixo da placa de vidro, cada um contendo uma câmara a cores de alta precisão e uma lente de foco fixo.
Dispõe de um sistema de iluminação a cores de regulação digital independente para otimizar a tomada de imagem.
A função principal é detectar defeitos cosméticos nas superfícies superior e inferior.
Sistemas de controlo de superfícies internas e externas
É constituído por estações de trabalho externas, cada uma com quatro câmaras a cores de 2 megapixels distribuídas em ângulos de 90 graus.Outra característica é que existem dois sistemas de iluminação a cores distribuídos acima e abaixo..
O sistema de iluminação pode ser ajustado digitalmente e de forma independente para otimizar a imagem fotográfica.
Para a detecção de defeitos superficiais na face externa do produto.
Equipamento Vantagens da WirT - Máquina de inspecção visual de mesa de vidro única
O Wirt é um dispositivo de inspecção óptica especialmente desenvolvido para detectar defeitos dimensionais e de superfície em plugues impermeáveis de silicone.É capaz de inspecionar plugues à prova d'água de várias formas com alta precisão dentro do seu intervalo de inspecçãoEstes produtos são inspeccionados por uma série de estações de inspecção utilizando câmaras industriais de alta precisão.As imagens obtidas pelas câmaras são transmitidas sem perda ou interferência de dados para um computador gerido por um sistema de processamento de imagem em tempo realO sistema de detecção é estável, fiável e eficiente.
Após o processamento da imagem, os objetos são importados para três áreas de armazenamento diferentes para objetos conformes, dimensionalmente defeituosos e cosmeticamente defeituosos, de acordo com os critérios de inspeção pré-estabelecidos.Os parâmetros de inspecção dos objetos são rápidos e fáceis de definir, o equipamento e o dispositivo de alimentação são fáceis de limpar e a frequência de inspecção é elevada.
Parâmetros técnicos da máquina de inspecção visual WirT- Single Glass Table
| TParâmetros técnicos |
12 |
| MAteriais |
Sgel de ílica |
| COuro |
FCores |
| Número mínimo Diâmetro exterior(mm) |
3 mm |
| Diâmetro externo máximo(mm) |
12 mm |
| Número mínimo espessura detectável ((mm) |
2 mm |
| Número máximo espessura detectável ((mm) |
12 mm |
| eficiência |
Velocidade máxima 1000pcs/min depende da superfície e do tamanho do produto. |
| Alimentação |
Alimentação por vibração |
| Detecção de tamanho |
12 |
| Câmara |
B/W |
| DetecçãoDistância ((mm) |
Φ18 |
| Número máximoDetecçãoaltura ((mm) |
12 mm |
| Resolução Relação(mm) |
0.001 |
| DetecçãoPrecisão ((mm) |
+/- 0.008 |
| Repito.e precisão(mm) |
+/- 0.005 |
| Inspecção de medição de altura |
12 |
| DetecçãoDistância ((mm) |
12 mm |
| Resolução Relação(mm) |
0.001 |
| DetecçãoPrecisão ((mm) |
+/- 0.008 |
| Repito.e precisão(mm) |
+/- 0.005 |
| Estação de trabalho de superfície |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 mm |
| Resolução óptica (mm/px) |
0.010 |
| Área mínima de defeito detectável (mm) |
0.030x0.030 |
| Estação de inspecção do lado interno (facultativo) |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 mm |
| Resolução óptica (mm/px) |
0.010 |
| Área mínima de defeito detectável (mm) |
0.030x0.030 |
| Estação de inspecção exterior |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 |
| Resolução óptica (mm/px) |
0.012 |
| Área mínima de defeito detectável (mm) |
0.036x0.036 |
| opcional |
| 5L Hopper |
| 15L Hopper |
| Capuz de poeira |
| Controle de limpeza manual |
| EmbalagemagMáquina |
Aplicação da máquina de inspecção visual DenT- Double Glass Table
Componentes eletrónicos, moldagem por injecção de precisão, fixações de hardware,
Anéis de vedação, silicone de borracha, contatos industriais de prata, etc.
Imagem de DenT- Máquina de inspecção visual de mesa de vidro dupla para produtos industriais
