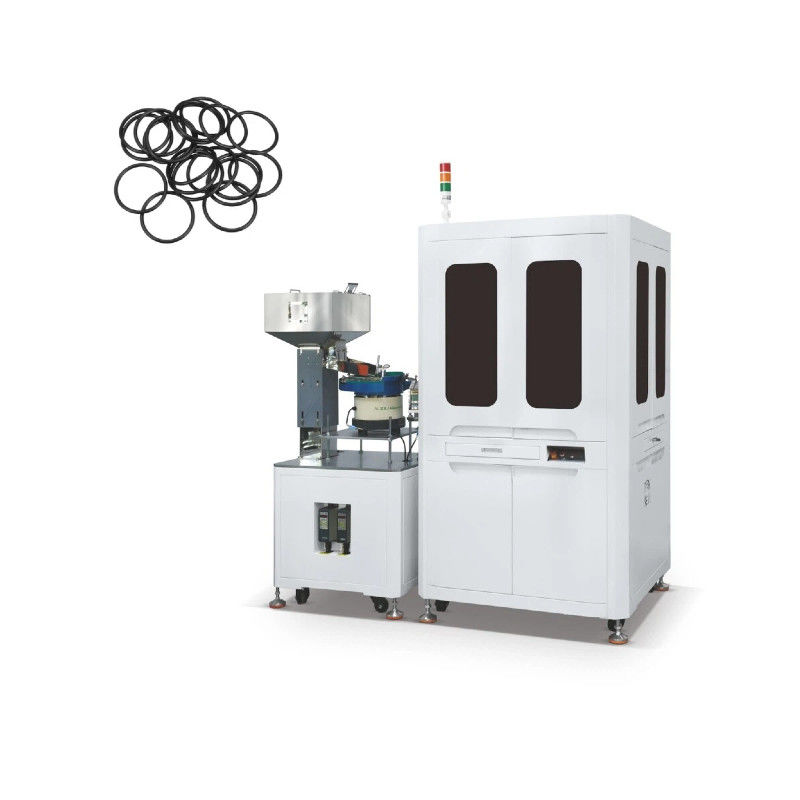

Sistema de inspecção de visão de alta precisão para a detecção de medições
A máquina de triagem visual pode funcionar continuamente durante muito tempo.como a limpeza regular da lente da câmara, verificando a intensidade da fonte de luz, atualizando o algoritmo do software, etc., pode ser alcançado um trabalho ininterrupto de 24 horas.Isto aumenta consideravelmente a quantidade de inspecção de produtos por unidade de tempo.
Além disso, a máquina de triagem visual é muito estável durante o processo de trabalho e o processo de inspeção não será interrompido por fatores externos (como repouso, mudança de turno, etc.),para que o rastreamento dos produtos na linha de produção possa ser efetuado de forma contínua e eficiente.
Princípio de funcionamento da WirT- Máquina de inspecção visual de mesa de vidro única
Sistema de controlo de superfície
É constituído por dois postos de trabalho montados acima e abaixo da placa de vidro, cada um contendo uma câmara a cores de alta precisão e uma lente de foco fixo.
Dispõe de um sistema de iluminação a cores de regulação digital independente para otimizar a tomada de imagem.
A função principal é detectar defeitos cosméticos nas superfícies superior e inferior.
Sistemas de controlo de superfícies internas e externas
É constituído por estações de trabalho externas, cada uma com quatro câmaras a cores de 2 megapixels distribuídas em ângulos de 90 graus.Outra característica é que existem dois sistemas de iluminação a cores distribuídos acima e abaixo..
O sistema de iluminação pode ser ajustado digitalmente e de forma independente para otimizar a imagem fotográfica.
Para a detecção de defeitos superficiais na face externa do produto.
Equipamento Vantagens da WirT - Máquina de inspecção visual de mesa de vidro única
O Wirt é um dispositivo de inspecção óptica especialmente desenvolvido para detectar defeitos dimensionais e de superfície em plugues impermeáveis de silicone.É capaz de inspecionar plugues à prova d'água de várias formas com alta precisão dentro do seu intervalo de inspecçãoEstes produtos são inspeccionados por uma série de estações de inspecção utilizando câmaras industriais de alta precisão.As imagens obtidas pelas câmaras são transmitidas sem perda ou interferência de dados para um computador gerido por um sistema de processamento de imagem em tempo realO sistema de detecção é estável, fiável e eficiente.
Após o processamento da imagem, os objetos são importados para três áreas de armazenamento diferentes para objetos conformes, dimensionalmente defeituosos e cosmeticamente defeituosos, de acordo com os critérios de inspeção pré-estabelecidos.Os parâmetros de inspecção dos objetos são rápidos e fáceis de definir, o equipamento e o dispositivo de alimentação são fáceis de limpar e a frequência de inspecção é elevada.
Parâmetros técnicos da máquina de inspecção visual WirT- Single Glass Table
| TParâmetros técnicos |
12 |
| MAteriais |
Sgel de ílica |
| COuro |
FCores |
| Número mínimo Diâmetro exterior(mm) |
3 mm |
| Diâmetro externo máximo(mm) |
12 mm |
| Número mínimo espessura detectável ((mm) |
2 mm |
| Número máximo espessura detectável ((mm) |
12 mm |
| eficiência |
Velocidade máxima 1000pcs/min depende da superfície e do tamanho do produto. |
| Alimentação |
Alimentação por vibração |
| Detecção de tamanho |
12 |
| Câmara |
B/W |
| DetecçãoDistância ((mm) |
Φ18 |
| Número máximoDetecçãoaltura ((mm) |
12 mm |
| Resolução Relação(mm) |
0.001 |
| DetecçãoPrecisão ((mm) |
+/- 0.008 |
| Repito.e precisão(mm) |
+/- 0.005 |
| Inspecção de medição de altura |
12 |
| DetecçãoDistância ((mm) |
12 mm |
| Resolução Relação(mm) |
0.001 |
| DetecçãoPrecisão ((mm) |
+/- 0.008 |
| Repito.e precisão(mm) |
+/- 0.005 |
| Estação de trabalho de superfície |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 mm |
| Resolução óptica (mm/px) |
0.010 |
| Área mínima de defeito detectável (mm) |
0.030x0.030 |
| Estação de inspecção do lado interno (facultativo) |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 mm |
| Resolução óptica (mm/px) |
0.010 |
| Área mínima de defeito detectável (mm) |
0.030x0.030 |
| Estação de inspecção exterior |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 |
| Resolução óptica (mm/px) |
0.012 |
| Área mínima de defeito detectável (mm) |
0.036x0.036 |
| opcional |
| 5L Hopper |
| 15L Hopper |
| Capuz de poeira |
| Controle de limpeza manual |
| EmbalagemagMáquina |
Aplicação da máquina de inspecção visual DenT- Double Glass Table
Componentes eletrónicos, moldagem por injecção de precisão, fixações de hardware,
Anéis de vedação, silicone de borracha, contatos industriais de prata, etc.
Imagem de DenT- Máquina de inspecção visual de mesa de vidro dupla para produtos industriais
