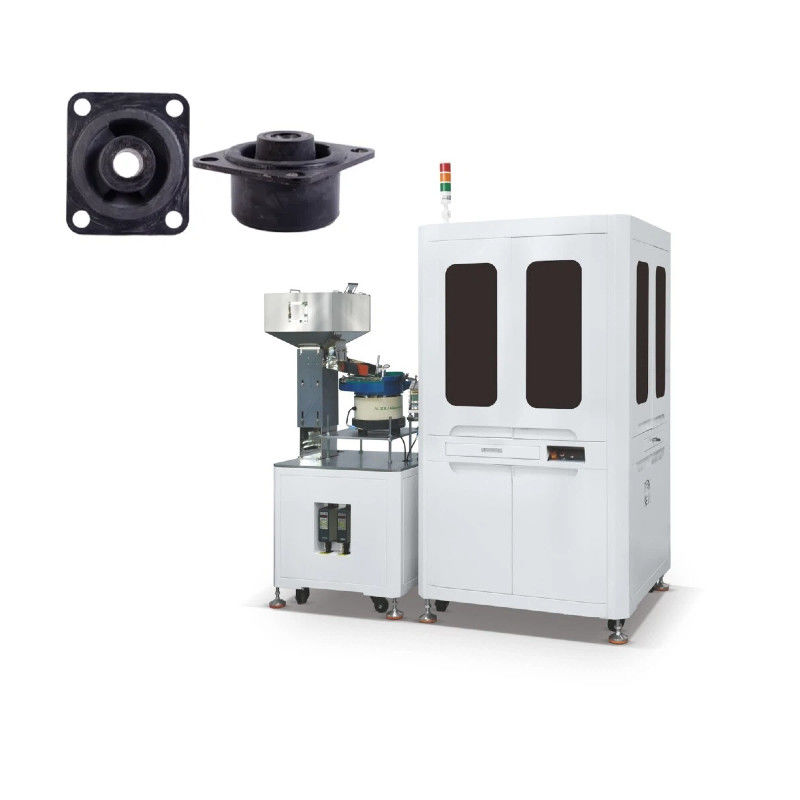

Máquina de inspecção de visão de mesa de vidro único WirT com medição de detecção de imagem CCD
De acordo com os critérios de triagem pré-estabelecidos, o sistema julgará o objeto de ensaio para determinar se cumpre os requisitos.O equipamento irá remover os produtos não qualificados através de dispositivos mecânicos automatizados (como atuadores pneumáticos ou elétricos)Por exemplo, na indústria de embalagens alimentares, as máquinas de triagem visual podem detectar se a aparência dos alimentos na embalagem está intacta e remover produtos danificados ou de forma irregular.
Princípio de funcionamento da WirT- Máquina de inspecção visual de mesa de vidro única
Sistema de controlo de superfície
É constituído por dois postos de trabalho montados acima e abaixo da placa de vidro, cada um contendo uma câmara a cores de alta precisão e uma lente de foco fixo.
Dispõe de um sistema de iluminação a cores de regulação digital independente para otimizar a tomada de imagem.
A função principal é detectar defeitos cosméticos nas superfícies superior e inferior.
Sistemas de controlo de superfícies internas e externas
É constituído por estações de trabalho externas, cada uma com quatro câmaras a cores de 2 megapixels distribuídas em ângulos de 90 graus.Outra característica é que existem dois sistemas de iluminação a cores distribuídos acima e abaixo..
O sistema de iluminação pode ser ajustado digitalmente e de forma independente para otimizar a imagem fotográfica.
Para a detecção de defeitos superficiais na face externa do produto.
Equipamento Vantagens da WirT - Máquina de inspecção visual de mesa de vidro única
O Wirt é um dispositivo de inspecção óptica especialmente desenvolvido para detectar defeitos dimensionais e de superfície em plugues impermeáveis de silicone.É capaz de inspecionar plugues à prova d'água de várias formas com alta precisão dentro do seu intervalo de inspecçãoEstes produtos são inspeccionados por uma série de estações de inspecção utilizando câmaras industriais de alta precisão.As imagens obtidas pelas câmaras são transmitidas sem perda ou interferência de dados para um computador gerido por um sistema de processamento de imagem em tempo realO sistema de detecção é estável, fiável e eficiente.
Após o processamento da imagem, os objetos são importados para três áreas de armazenamento diferentes para objetos conformes, dimensionalmente defeituosos e cosmeticamente defeituosos, de acordo com os critérios de inspeção pré-estabelecidos.Os parâmetros de inspecção dos objetos são rápidos e fáceis de definir, o equipamento e o dispositivo de alimentação são fáceis de limpar e a frequência de inspecção é elevada.
Parâmetros técnicos da máquina de inspecção visual WirT- Single Glass Table
| TParâmetros técnicos |
12 |
| MAteriais |
Sgel de ílica |
| COuro |
FCores |
| Número mínimo Diâmetro exterior(mm) |
3 mm |
| Diâmetro externo máximo(mm) |
12 mm |
| Número mínimo espessura detectável ((mm) |
2 mm |
| Número máximo espessura detectável ((mm) |
12 mm |
| eficiência |
Velocidade máxima 1000pcs/min depende da superfície e do tamanho do produto. |
| Alimentação |
Alimentação por vibração |
| Detecção de tamanho |
12 |
| Câmara |
B/W |
| DetecçãoDistância ((mm) |
Φ18 |
| Número máximoDetecçãoaltura ((mm) |
12 mm |
| Resolução Relação(mm) |
0.001 |
| DetecçãoPrecisão ((mm) |
+/- 0.008 |
| Repito.e precisão(mm) |
+/- 0.005 |
| Inspecção de medição de altura |
12 |
| DetecçãoDistância ((mm) |
12 mm |
| Resolução Relação(mm) |
0.001 |
| DetecçãoPrecisão ((mm) |
+/- 0.008 |
| Repito.e precisão(mm) |
+/- 0.005 |
| Estação de trabalho de superfície |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 mm |
| Resolução óptica (mm/px) |
0.010 |
| Área mínima de defeito detectável (mm) |
0.030x0.030 |
| Estação de inspecção do lado interno (facultativo) |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 mm |
| Resolução óptica (mm/px) |
0.010 |
| Área mínima de defeito detectável (mm) |
0.030x0.030 |
| Estação de inspecção exterior |
12 |
| Câmara |
FCores |
| Faixa de detecção individual da câmara (mm) |
12 |
| Resolução óptica (mm/px) |
0.012 |
| Área mínima de defeito detectável (mm) |
0.036x0.036 |
| opcional |
| 5L Hopper |
| 15L Hopper |
| Capuz de poeira |
| Controle de limpeza manual |
| EmbalagemagMáquina |
Aplicação da máquina de inspecção visual DenT- Double Glass Table
Componentes eletrónicos, moldagem por injecção de precisão, fixações de hardware,
Anéis de vedação, silicone de borracha, contatos industriais de prata, etc.
Imagem de DenT- Máquina de inspecção visual de mesa de vidro dupla para produtos industriais
Perguntas frequentes:
P: É uma fábrica ou uma empresa comercial?
R: Somos uma empresa de integração de manufatura e comércio.
Q: Qual é o serviço e garantia que pode oferecer?
R: Garantia de um ano para as principais peças e substituição da máquina, suporte técnico gratuito durante toda a vida.
P: Por que deveríamos escolher a sua empresa?
R: Somos profissionais em máquinas de contagem e embalagem há 7 anos, temos muitos casos de clientes e soluções para diferentes linhas de produtos.
Observação: Por favor, fale com o nosso vendedor para confirmar o preço final.
